AV12/200 ‑ 9/300 RC

Macchina transfer rapida e flessibile

AV12/200 ‑ 9/300 RC

Macchina transfer con 4 moduli a tre assi di lavorazione e 8 unità con recesso. Rapida e flessibile, studiata per piccoli lotti di produzione e con tempi di attrezzaggio ridotto grazie a cambi utensili e 4 magazzini a revolver posto sulla macchina. In grado di lavorare varie tipologie di materiale e di prodotti grazie ai morsetti rotanti. Carico/scarico automatizzato con controllo visione del pezzo.

Tavola
Asse verticale
Stazioni
9
Dimensioni cannotto
200 mm
Dimensioni morsa
300 mm
Settore
Oleodinamico, Petrolchimico
Tipo di prodotto

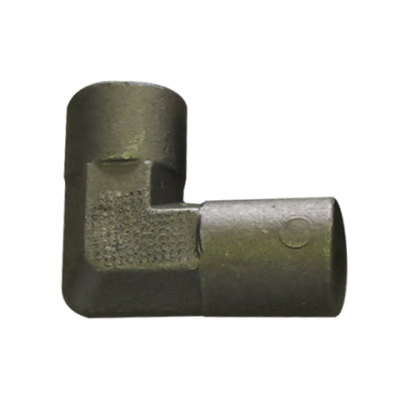

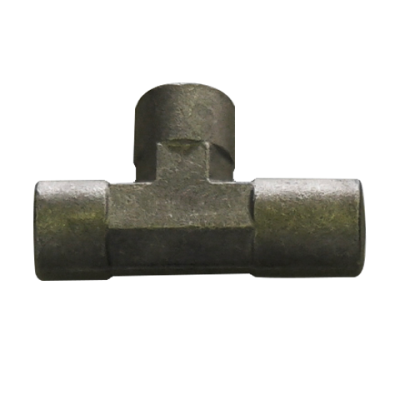

Flange, Tee, Gomiti
Materiale
Acciaio al carbonio/ Inox

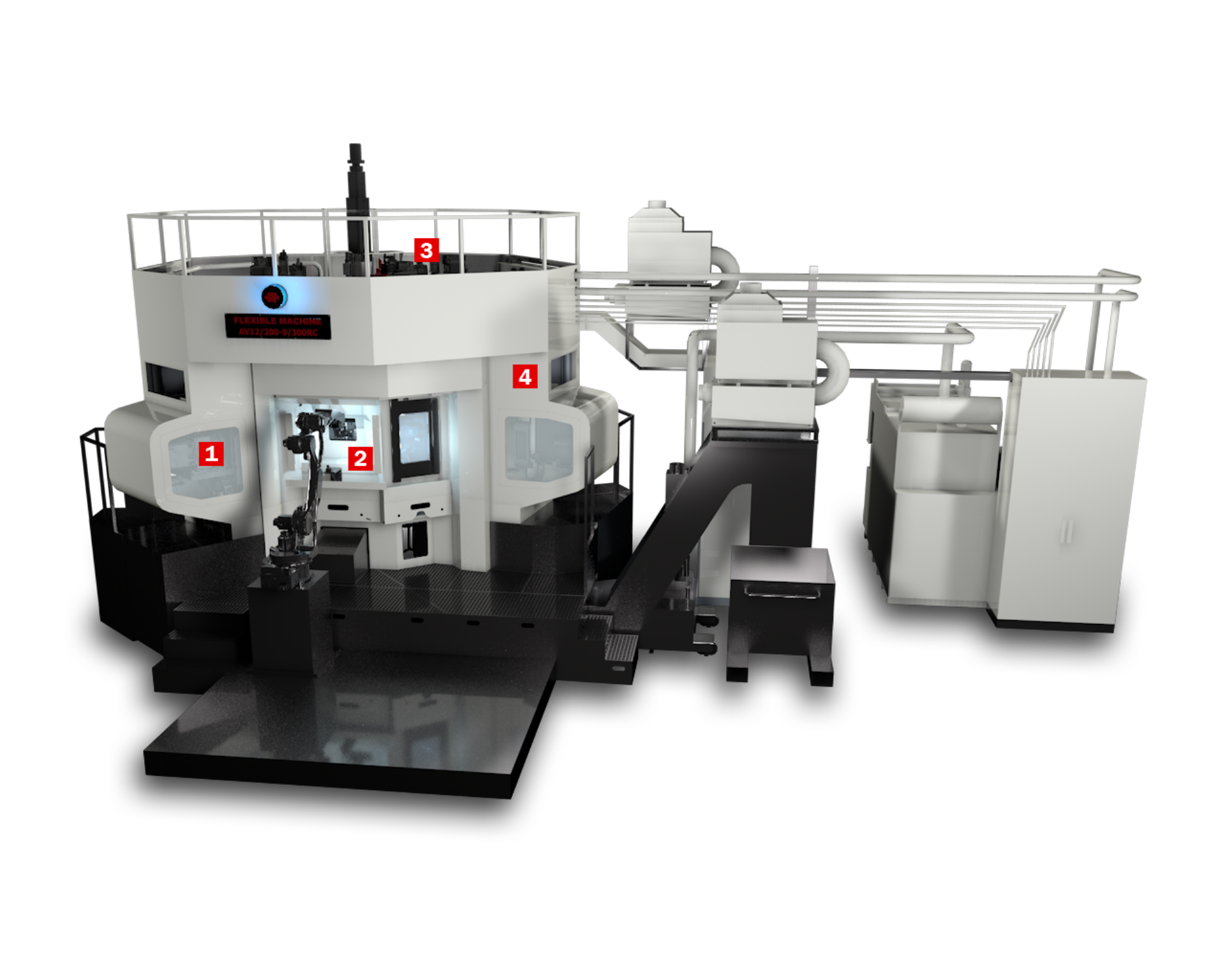

Machine
components

1

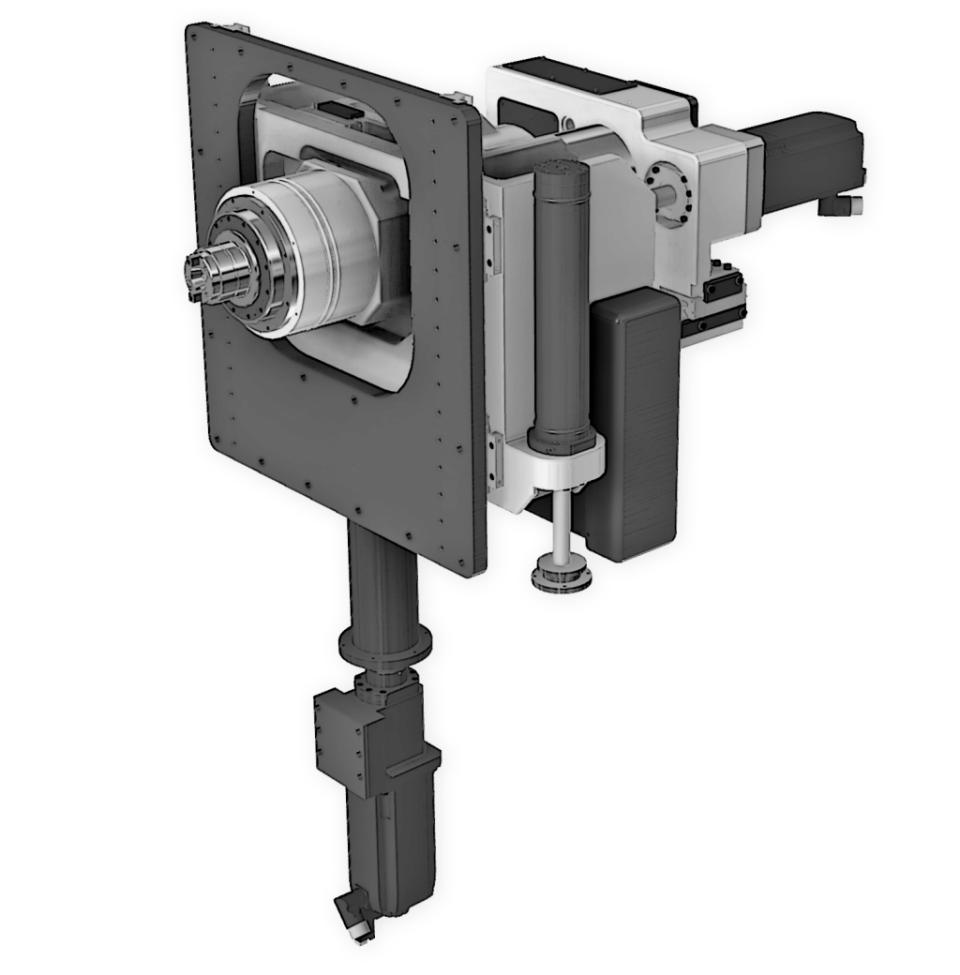

Moduli 200

Lavorano su 3 assi con cambio utensile.
Magazzino a revolver fino a 20 utensili.
Corsa 200

2

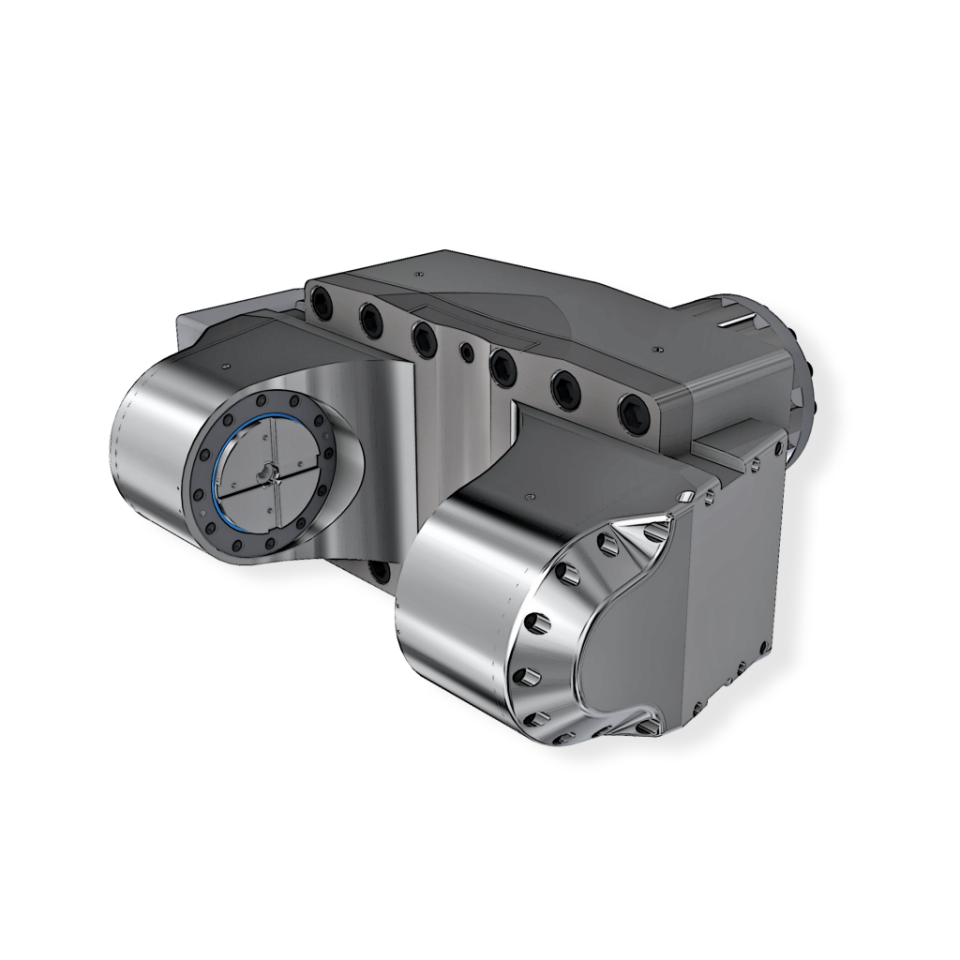

Morsa con morsetti rotanti

Morsa autocentrante.
Rotazione morsetti a 360° a step di 5 gradi, completamente indipendenti in ogni stazione

3

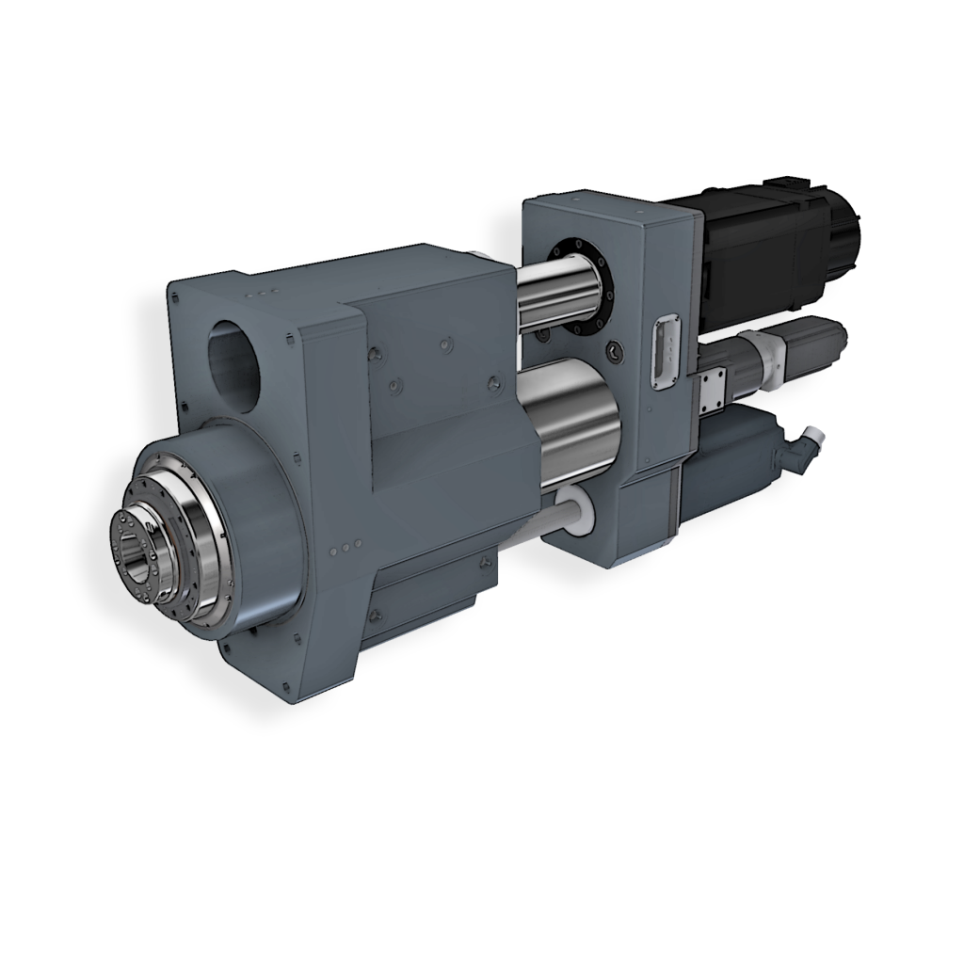

Unità 200 tornitrice

Unità di lavorazione a due assi.
Corsa 200 mm

4

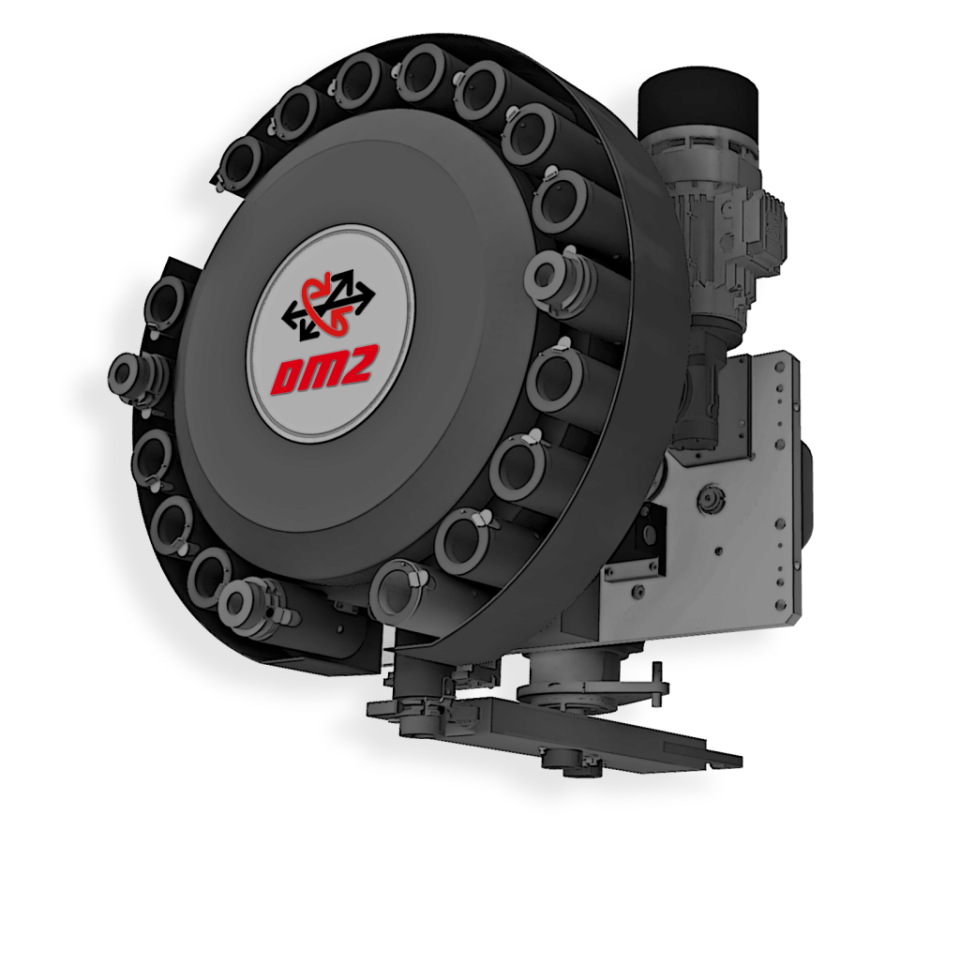

Magazzini utensili a revolver

Magazzini a revolver con 20 utensili

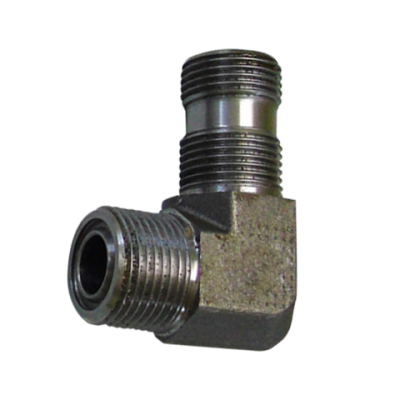

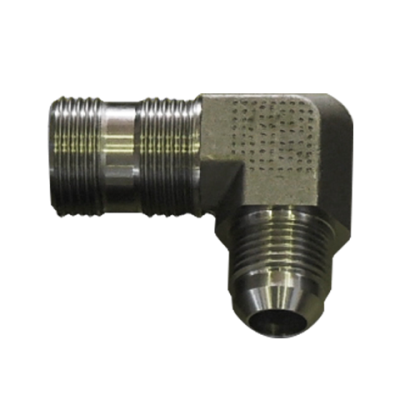

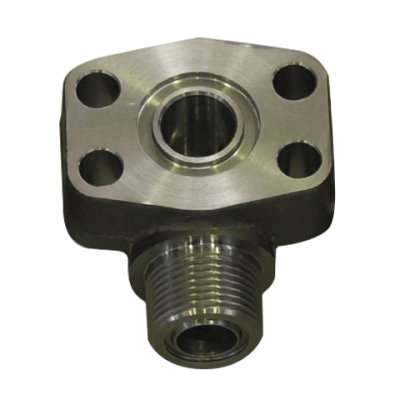

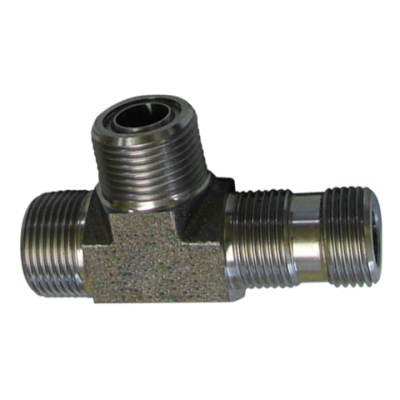

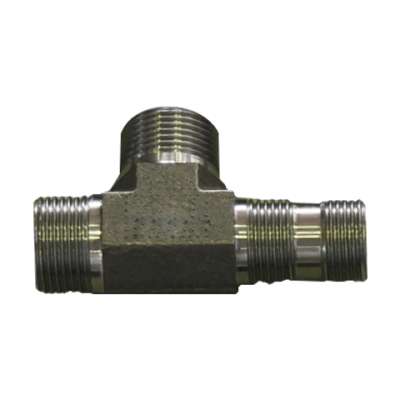

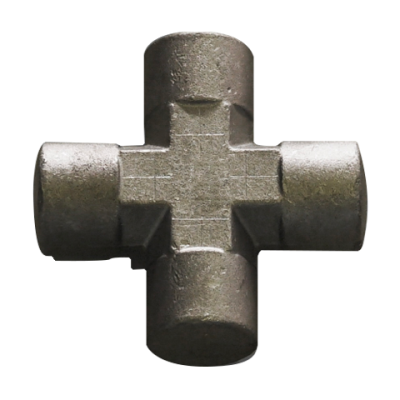

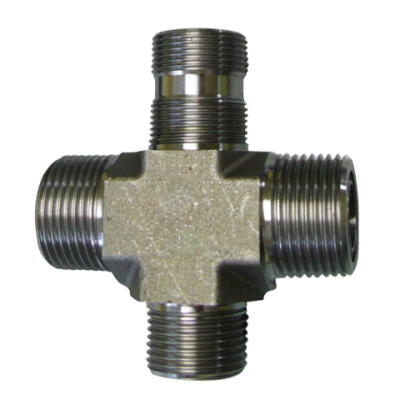

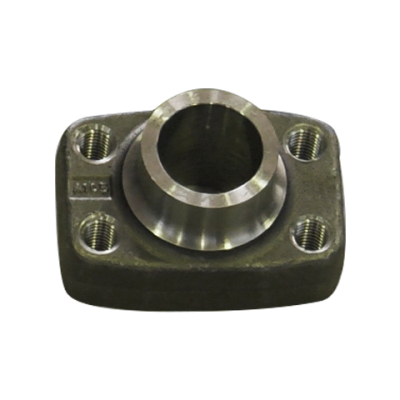

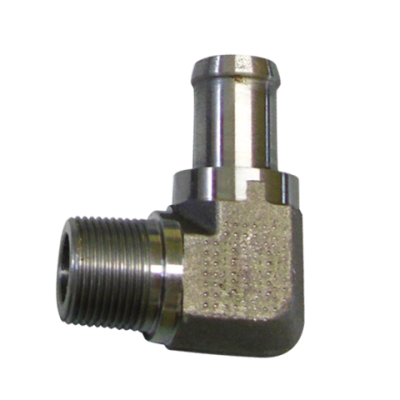

Machined
parts
